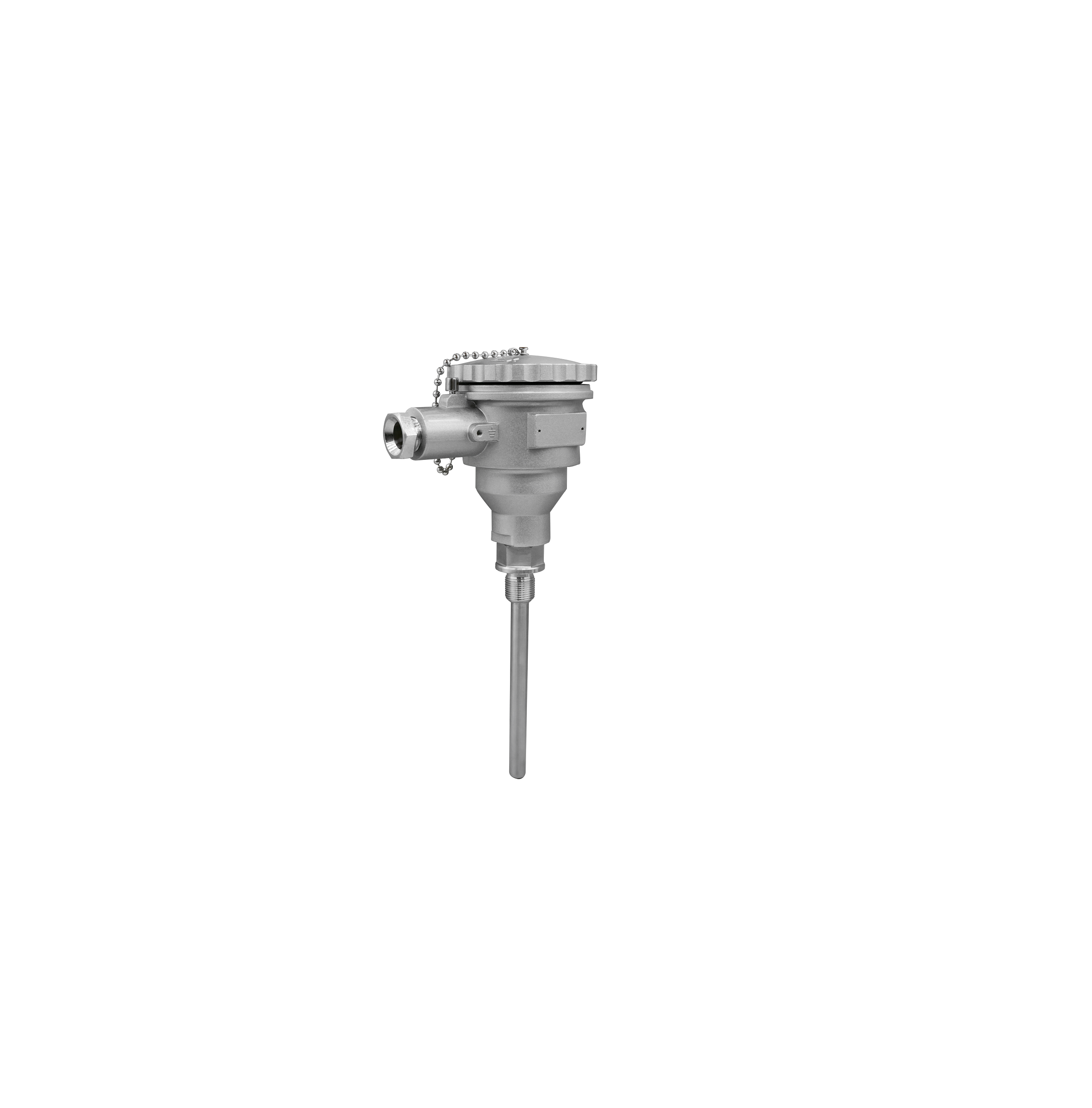

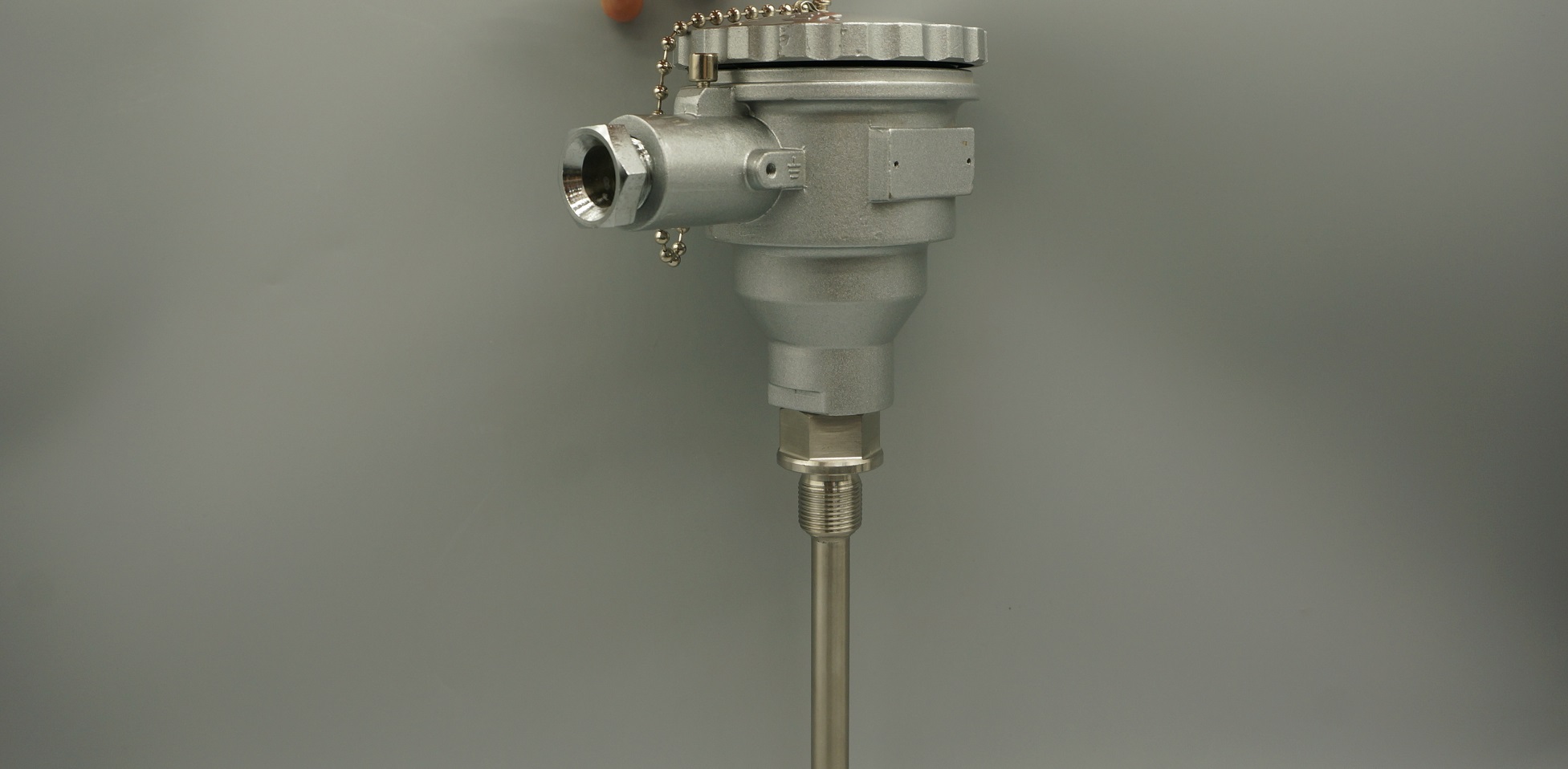

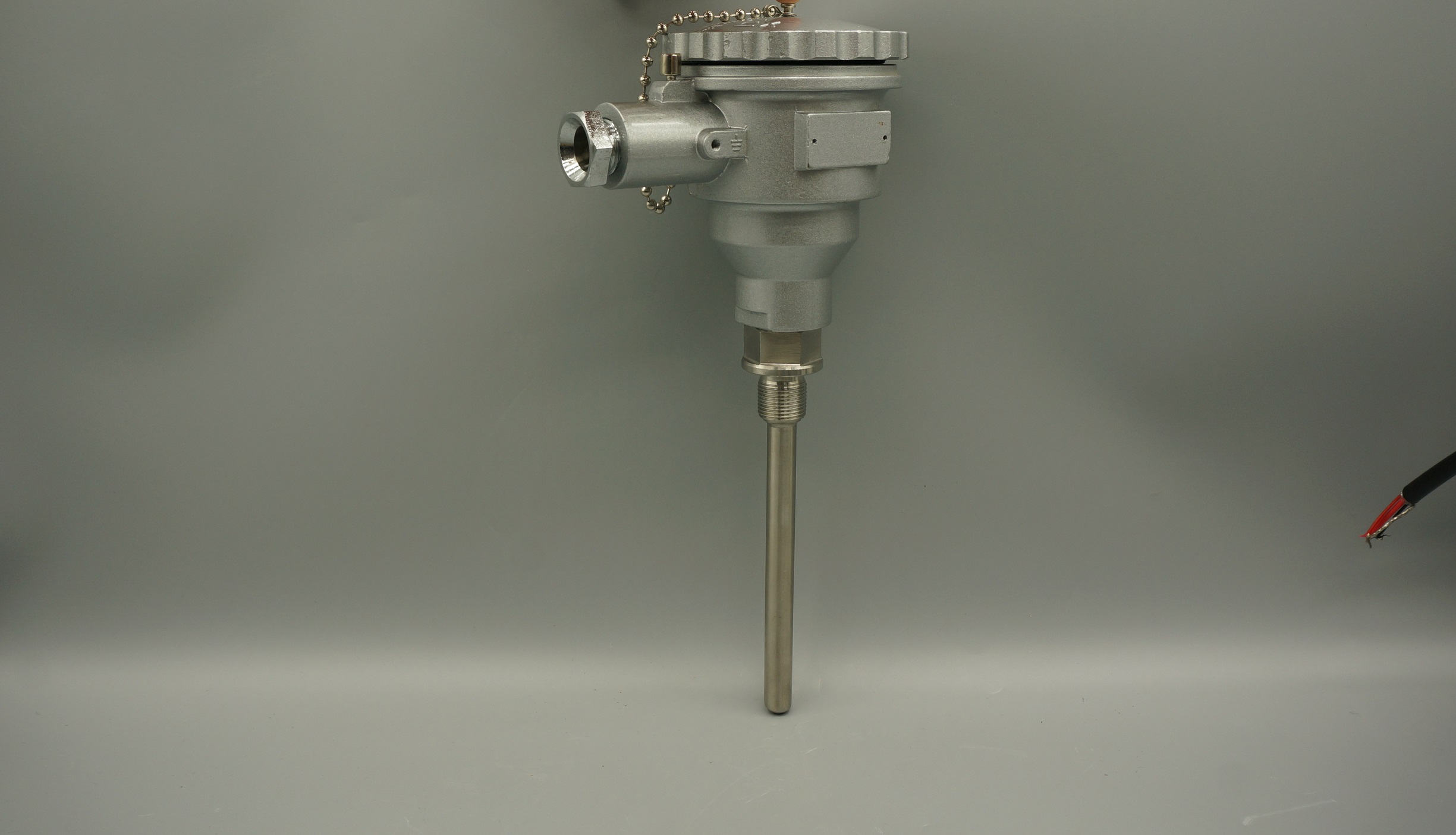

带温度变送器防爆热电偶是一种融合了温度变送与防爆功能的温度测量仪器，适用于有爆炸危险的工业环境，用于精确测量温度。
产品应用
通常和显示仪表、记录仪表、电子计算机等配套使用，输出 4～20mA。直接测量生产现场存在碳氯化合物等爆炸物的 -200℃～1300℃范围内液体、蒸汽和气体介质以及固体表面温度。
工作原理
防爆热电偶利用间隙隔爆原理，当腔内发生爆炸时，能通过接合面间隙熄火和冷却，使爆炸后的火焰和温度传不到腔外，从而进行防爆。热电偶产生的热电势经过温度变送器的电桥产生不平衡信号，经放大后转换成为 4～20mA 的直流电信号给工作仪表，工作仪表便显示出所对应的温度值。
产品特点
1. 二线制输出 4～20mA，抗干扰能力强；
2. 节省补偿导线及安装温度变送器费用；
3. 安全可靠；
4. 冷端温度自动补偿，非线性校正电路；
技术参数
输出信号
4～20mA，负载电阻 250Ω；传输导线电阻 100Ω
输出方法
二线制
精度等级
温度变送器精度等级为 0.1、0.2、0.5；显示器精度等级中，模拟指示式为 2.5 级，数字显示式为 1.0 级
供电电源
24V DC±10%
防护等级
IP65
隔爆型为 d II BT4、d II CT5、d II CT6；本质安全型为 ia II CT6
当温度出现阶跃变化时，仪表电流输出信号变化至相当于该阶跃变化的 50% 所需时间；
若温度变送器阶跃响应稳定时间不超过热电偶热响应稳定时间的 1/5，用热电偶热响应时间；
若不超过其 1/2，用温度变送器热响应时间
不超过热电偶和温度变送器基本误差的合成误差
安装场所等级 Cx1 时，温度 - 25～+55℃；Cx2 时，-25～+70℃；Cx3 时，-40～+80℃，相对湿度 5～95%，大气压力 86～106kPa
支撑管长度确定
温度变送器工作温度由支撑管造成的壳体升温与环境温度之和，支撑管造成的壳体升温
