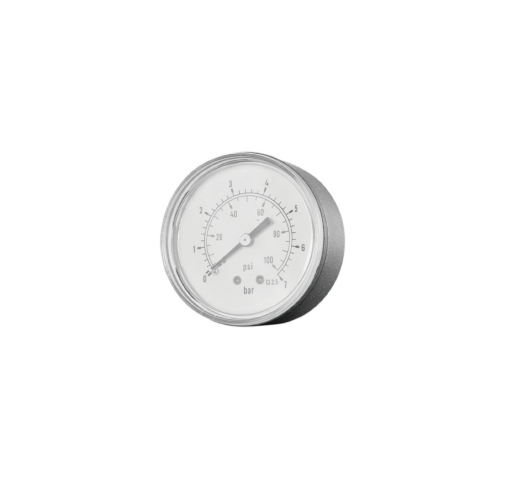

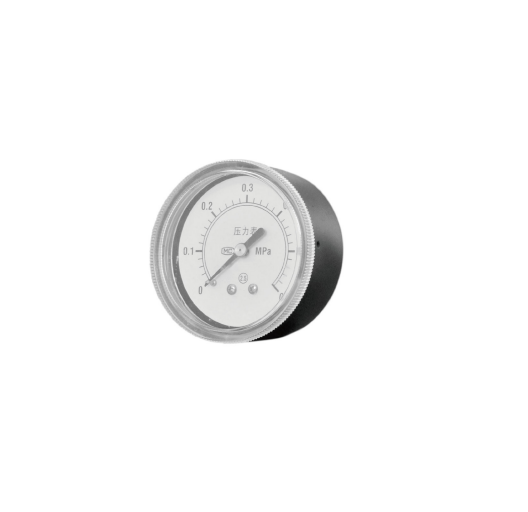

轴向直接安装型压力表是工业压力测量的重要仪表，核心特征为接口与表盘呈同轴（180°）分布，采用直接螺纹连接安装，无需额外支架。
产品信息
轴向直接安装型压力表是弹性形变原理设计的工业级压力测量仪表，其核心结构特征为接口轴线与表盘平面呈 180° 同轴分布，采用一体化螺纹连接结构实现直接安装，无需额外支架或转接部件，安装效率与空间适配性显著优于径向型。
技术参数
精度等级
Φ40、Φ50、Φ60、±2.5%；Φ100、Φ150、±1.6%
测量范围
负压：-0.1-0，-0.1-0.06，-0.1-2.4 Mpa
正压：Φ60 0-0.1至0-25MPa；Φ100、Φ150 0-0.1至0-60Mpa
工作压力
静负荷用至测量上限值的3/4，交变负荷用至测量上限的2/3，短用至测量上限值
正常工作环境温度
-40~70℃（相对湿度不大于85%）
温度影响
使用温度偏离20±5℃时，其误差变化不大于0.6%/10℃
磷青铜波登管与黄铜接头锡焊接。（Φ100、Φ150）4MPa以上量程4%银焊接，高温型，不锈钢波登管40%银焊接可选
白色铝制，黑色刻度线
铝制，黑色
表玻璃
普通玻璃、有机玻璃
连接螺纹
40/50 M10×1；60 M14×1.5；100/150 M20×1.5
