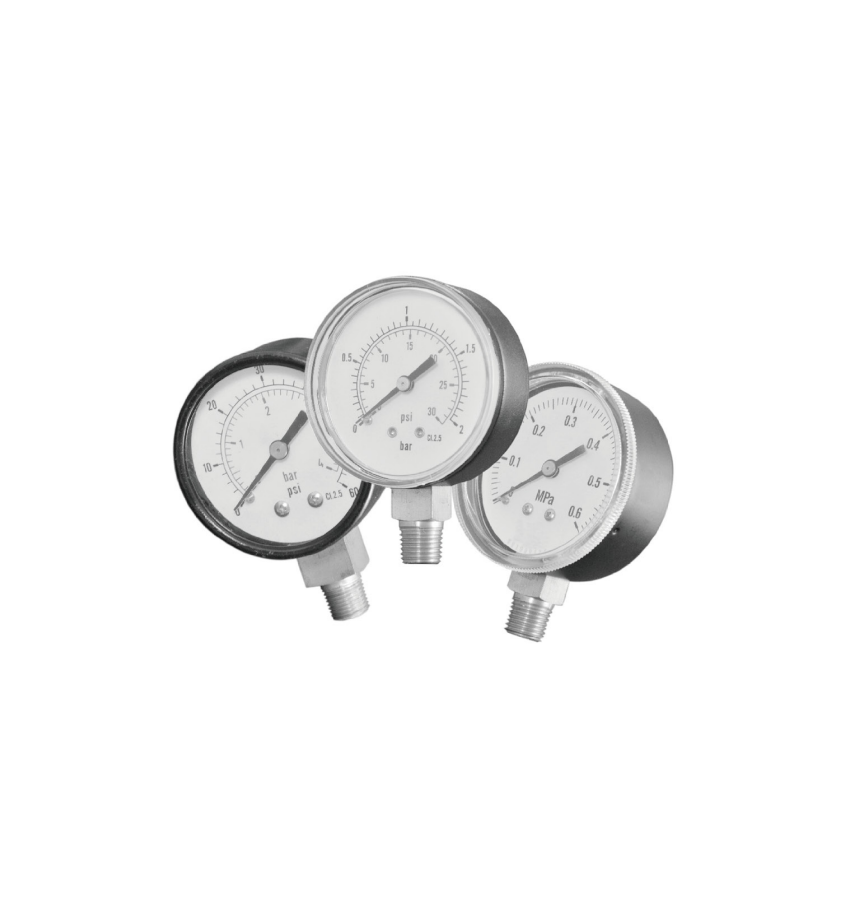

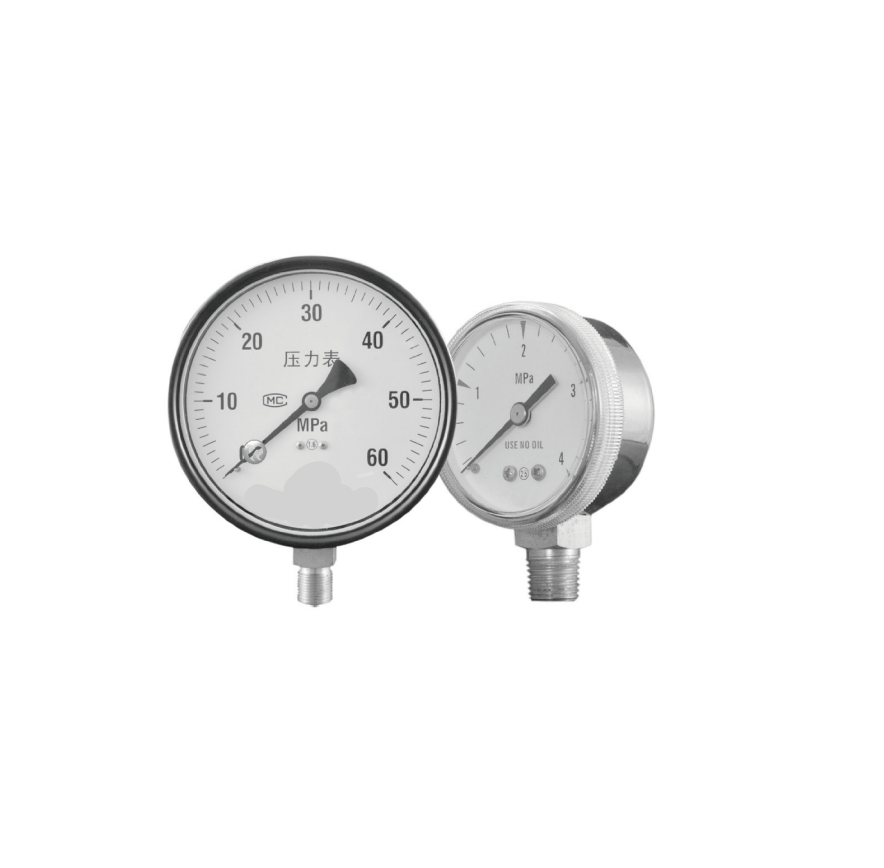

径向直接安装型压力表是工业领域常用的压力测量仪表，核心特点为接口与表盘呈径向（90° 垂直）分布，采用直接螺纹连接方式安装。
产品信息

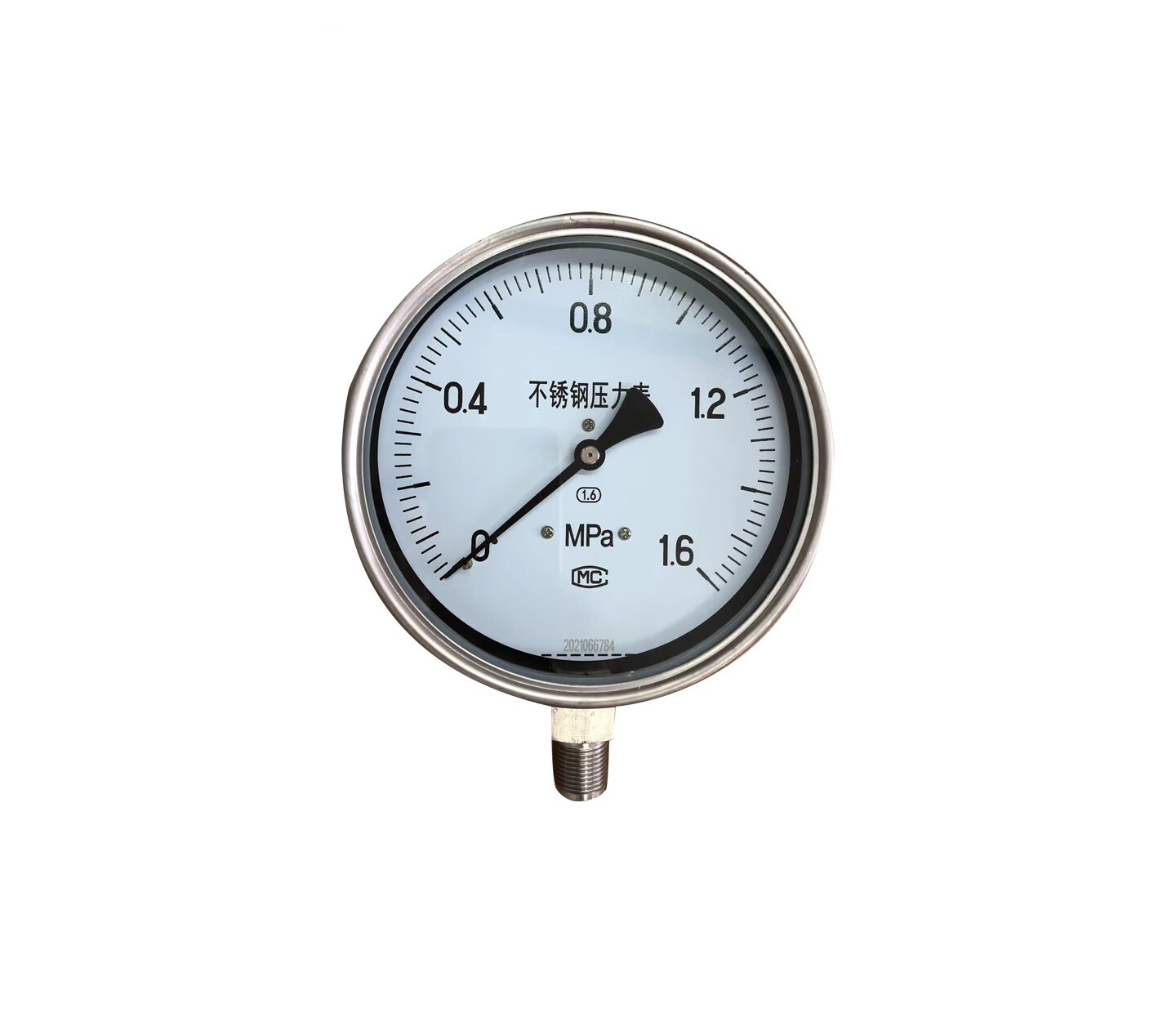

径向直接安装型压力表的核心优势在于接口与表盘呈 90° 垂直的径向布局，搭配一体化螺纹连接结构，无需额外支架即可完成安装，尤其适配减压阀等设备的接口设计，在紧凑空间内可实现快速装配。其表壳多采用不锈钢材质，表盘覆盖高强度玻璃，内部敏感元件根据量程不同可选用弹簧管、膜盒或波纹管等，通过弹性形变经机械传动机构放大后，驱动指针精准指示压力值，形成从介质感应到数值显示的完整传导链路。
技术参数
精度等级
Φ40、Φ50、Φ60、±2.5%；Φ100、Φ150、±1.6%
测量范围
负压：-0.1-0，-0.1-0.06，-0.1-2.4 Mpa
正压：Φ60 0-0.1至0-25MPa；Φ100、Φ150 0-0.1至0-60Mpa
工作压力
静负荷用至测量上限值的3/4，交变负荷用至测量上限的2/3，短用至测量上限值
正常工作环境温度
-40~70℃（相对湿度不大于85%）
温度影响
使用温度偏离20±5℃时，其误差变化不大于0.6%/10℃
磷青铜波登管与黄铜接头锡焊接。（Φ100、Φ150）4MPa以上量程4%银焊接，高温型，不锈钢波登管40%银焊接可选
白色铝制，黑色刻度线
铝制，黑色
表玻璃
普通玻璃、有机玻璃
连接螺纹
40/50 M10×1；60 M14×1.5；100/150 M20×1.5
