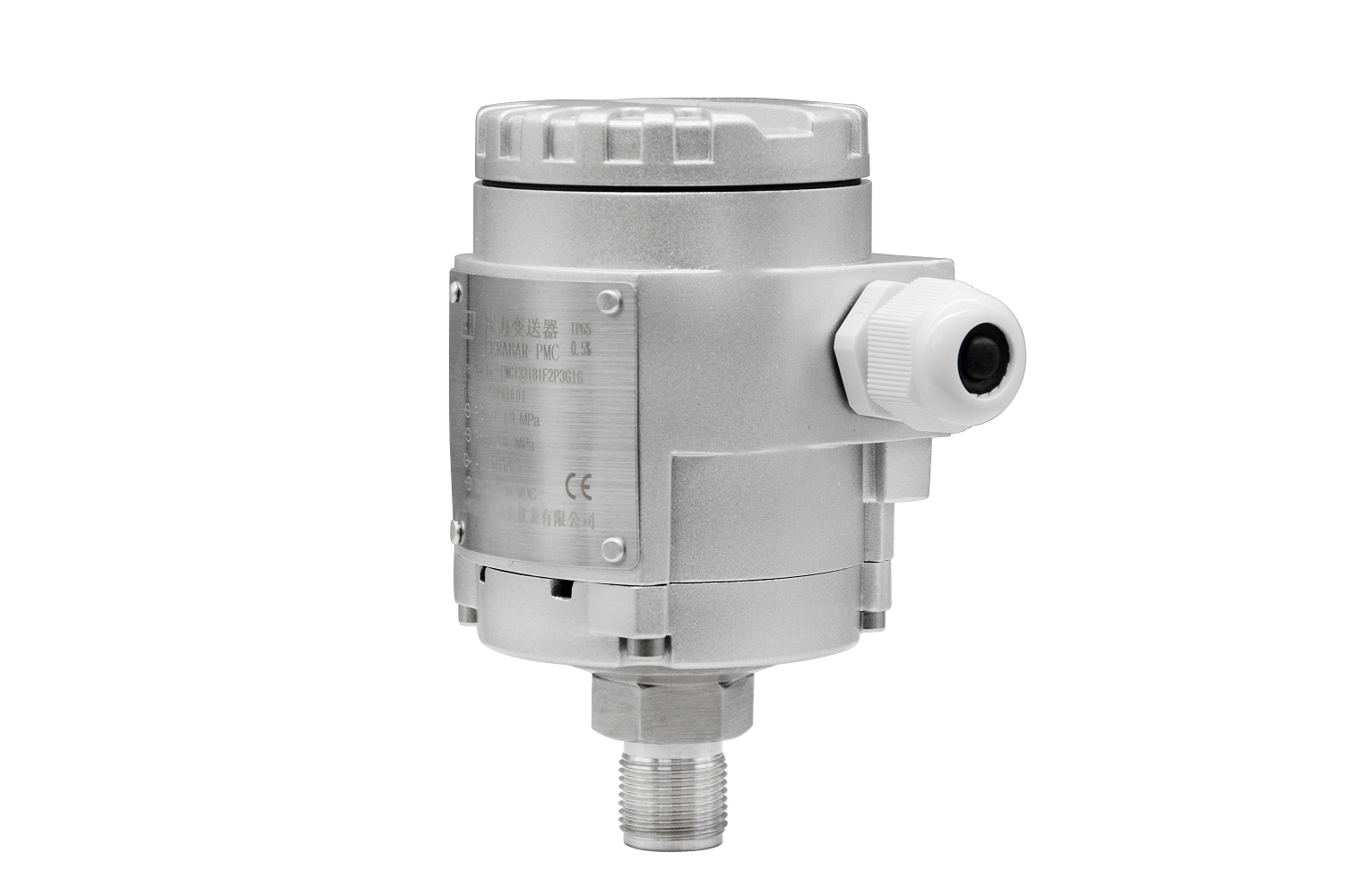

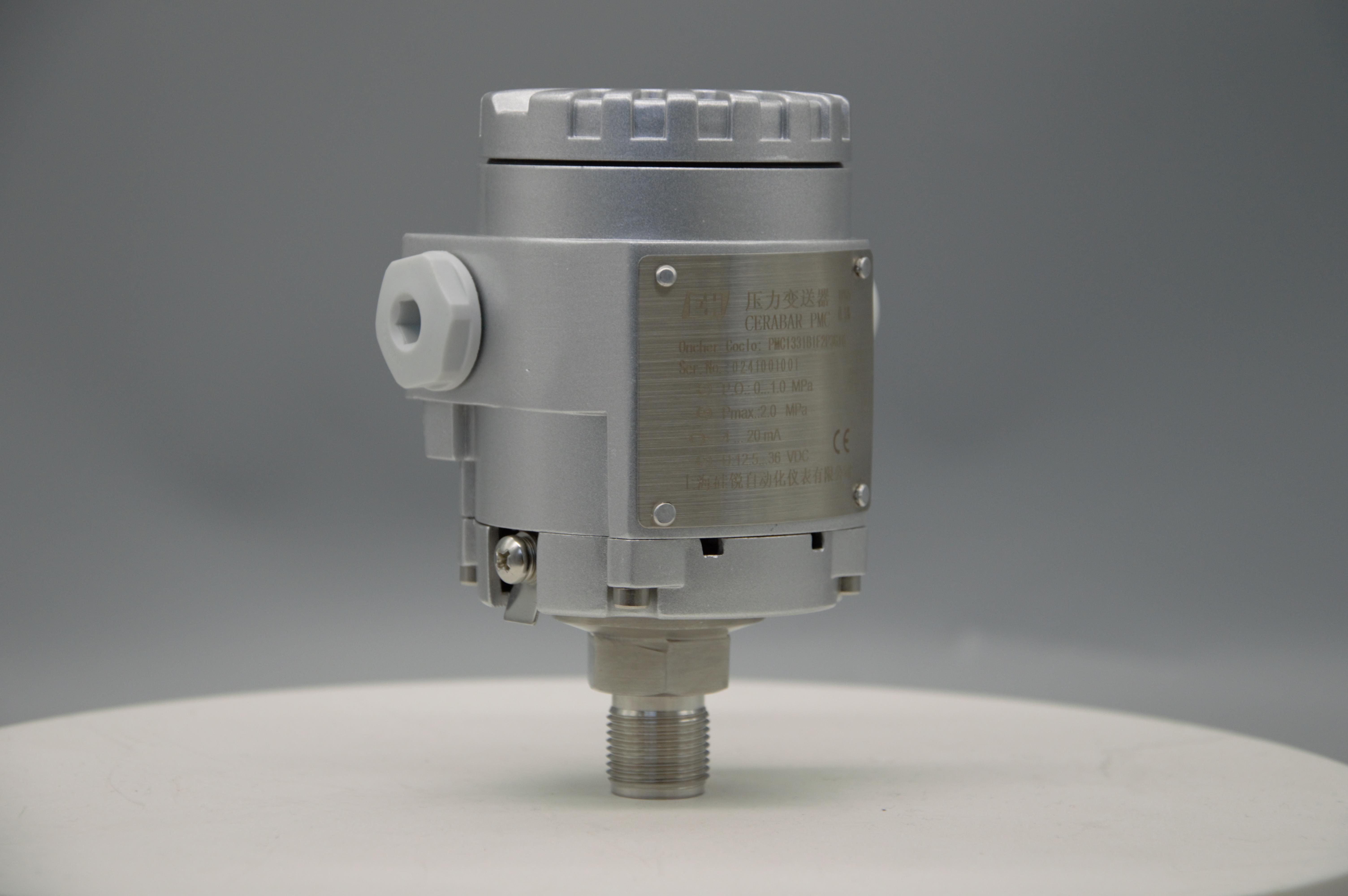

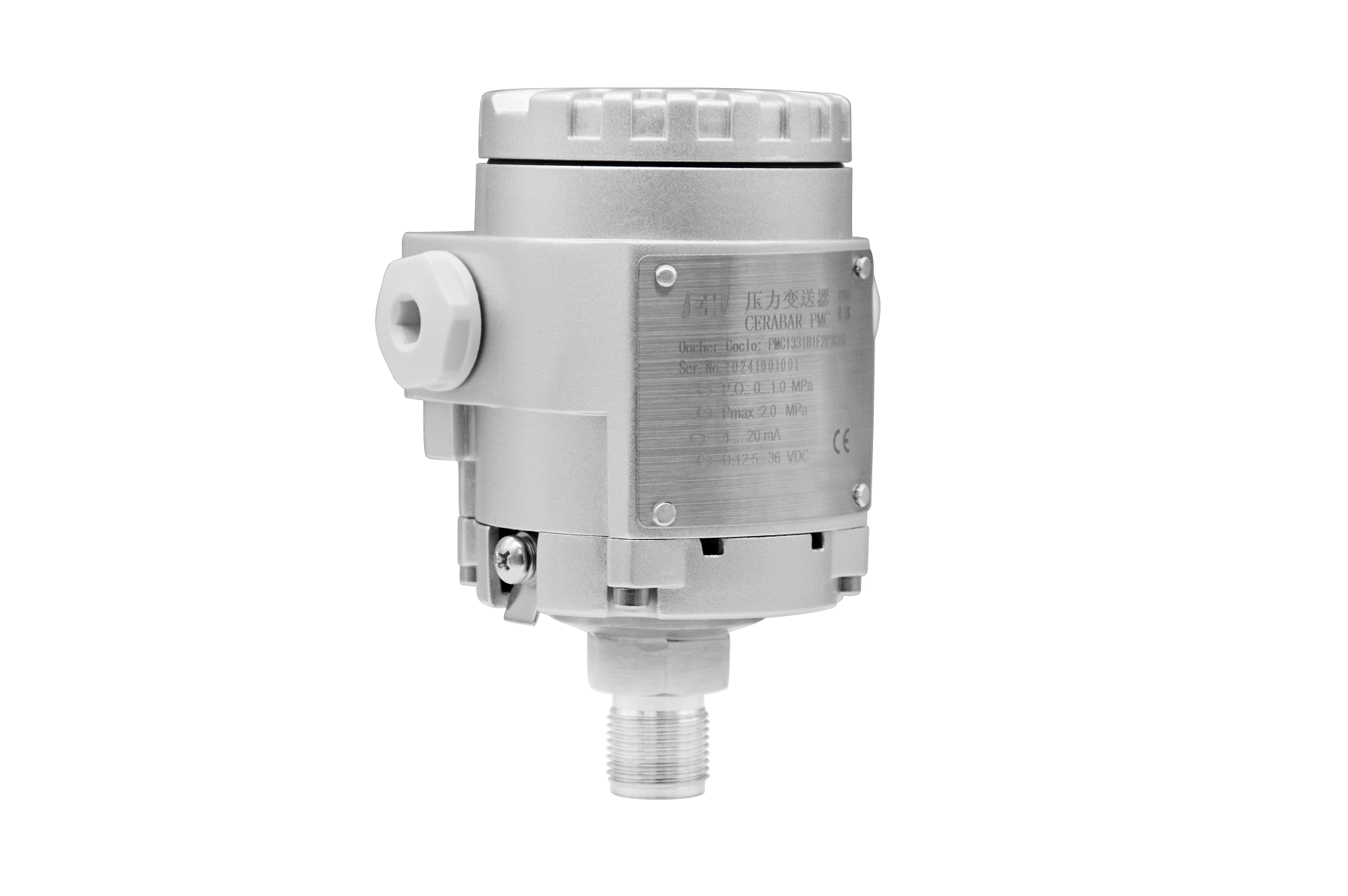

扩散硅压力变送器以扩散硅压阻效应为核心测量原理，在单晶硅片上扩散形成惠斯通电桥，受压后桥臂电阻变化产生与压力成正比的电信号，经放大、补偿后输出标准信号。
产品体积小巧（直径多 30-50mm），适配狭小空间，量程覆盖 - 100kPa 至 100MPa，精度达 ±0.1%-±0.5% FS，支持 4-20mA/0-5V 等输出。具备优异温度稳定性，通过动态补偿技术，-40℃-85℃环境下误差小，防护等级 IP65/IP66。广泛用于工业液压、市政供水、医疗设备等领域，精准监测气液压力，保障系统稳定运行。
→ 点击链接即可购买：https://item.taobao.com/item.htm?ft=t&id=930156399071
产品信息
本变送器以扩散硅压力芯片为核心，利用硅材料的压阻效应工作。当外界压力作用于不锈钢隔离膜片，压力经隔离硅油传递至扩散硅敏感元件，引发电桥输出电压变化，再经精密补偿与信号处理，转化为标准电流信号，该信号变化与压力变化呈正比。
适用行业
能源工程·石油化工·制药工业·食品工业·造船·水利电力·污水处理·空调系统制冷·液压系统
技术参数
测压类型
表压测量
绝压测量
负压测量
量程范围
0~35KPa…40MPa绝压
-0.1~100MPa(最小±2KPa测量气压)
压力过载
2倍满量程过载或者≤110MPa
2倍满量程过载
测量精度
0.1%F.S(优质)
0.5%F.S(优质)
0.2%F.S(典型)
输出形式
4~20mA两线制
4~20mA智能型LED数显
0~20mA三线制
0~5V/0.5~4.5V/1-5V三线制
0~10V三线制
0~5V/0~10V带LED数显
供电电压
8.5V~30V
12~32V
15~28V
12V~30V
采样速率
2400Hz
20~30Hz
10Hz
20Hz
输出分辨率
0.25μA
1μA
1.5μA
采集ADC
24位
大于20位
16位
温漂系数
<10ppm
<20ppm
